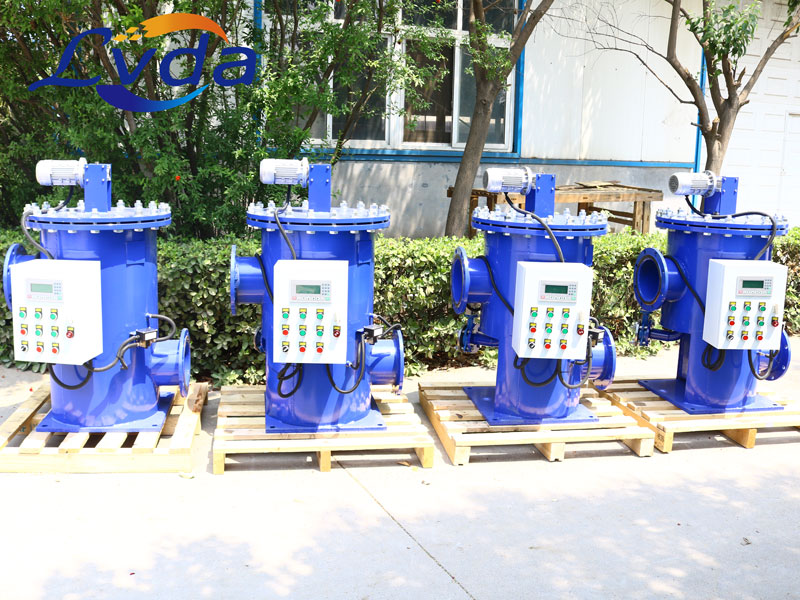

過濾器由罐體、過濾柱、反沖洗機構、電控箱、減速機、電動或者電氣控制部分閥門和差壓控制器等部分組成。罐體內的橫隔板將其內腔分為濁液腔和清液腔，橫隔板上安裝多個過濾柱。水泵送來的濁液經入口進入濁液腔，又經隔板孔進入過濾柱的內腔。大于過濾柱縫隙的雜質被截留，清液穿過縫隙到達清液腔。所有過濾柱濾過的液體在清液腔內匯合，最后從出口送出。

　　濾芯采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。管道過濾器當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或管道過濾器定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進穣盤內并從排污閥排出。

　　特殊設計的濾網使得濾芯內部產生噴射效果，管道過濾器任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束，管道過濾器整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。

　　當雜質在過濾柱內積累到一定厚度時，會使濁液腔和清液腔產生壓力差。這時可由差壓控制器自動控制反沖洗機構啟動，也可手動啟動反沖洗系統，將濾渣除去。
